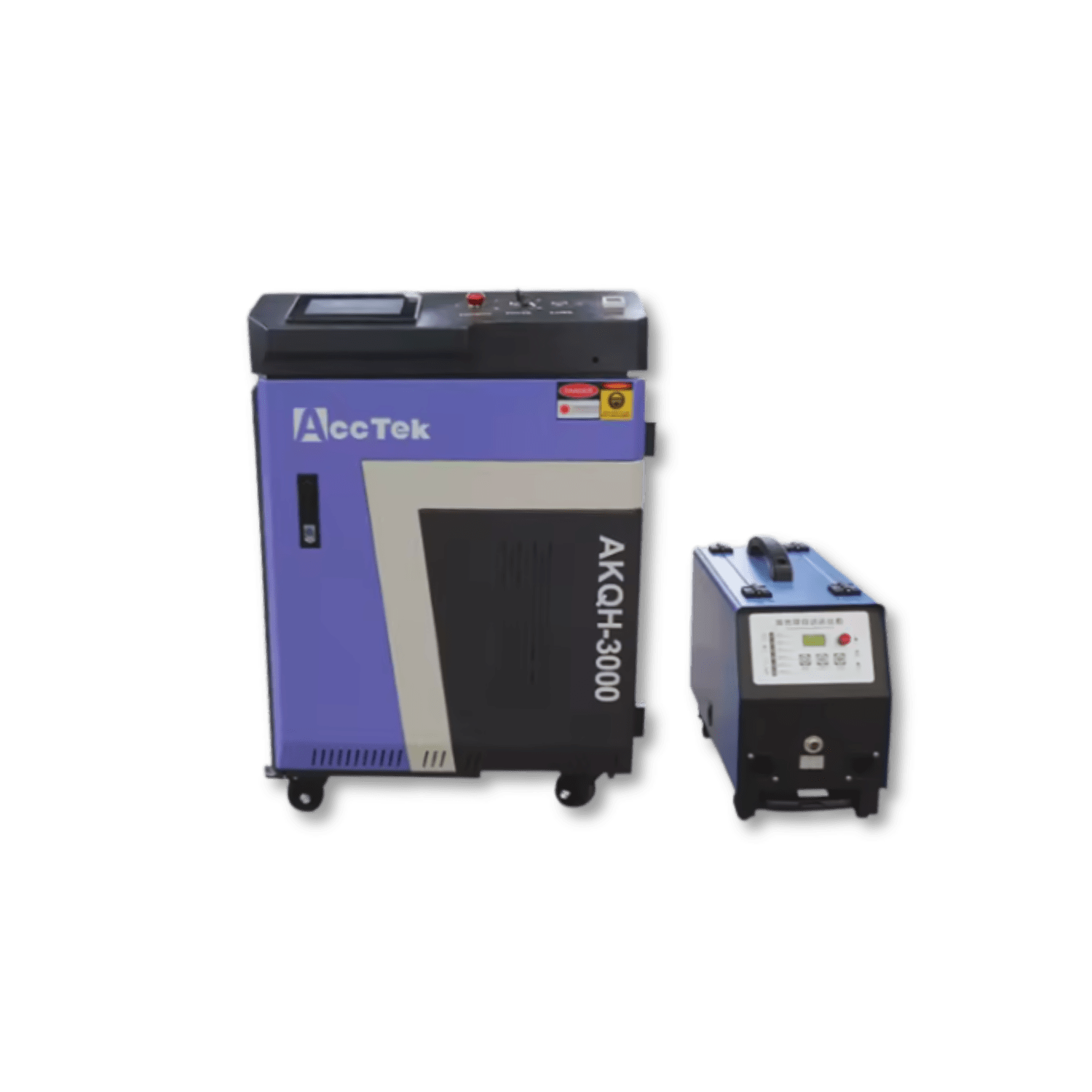

seria AKQHt 3w1
Laserowy system 3w1
spawania, czyszczenia, cięcia
> MOC: 1000W | 1500W | 2000W | 3000W
> GENERATORY: JPT | RAYCUS | MAX
> TYP GENERATORA: PRACA CIĄGŁA
> DŁUGOŚĆ ŚWIATŁOWODU: 10 - 20M
> GWARANCJA: 2 LATA*
> FUNKCJE: Spawanie/ Czyszczenie / Cięcie
> PODAJNIK: Automatyczny MARS 9000
CENA: 50.200 - 203.700 zł
Netto
Zapytaj sprzedawcę o możliwości finansowania:
Zobacz jak działa SYSTEM LASEROWY 3w1
Spawanie laserowe
Urządzenie AKHt umożliwia spawanie metali o grubości do 10 mm. Spawanie laserowe jest procesem precyzyjnym i wydajnym, który zapewnia wysoką jakość spoiny. Urządzenie oferuje różne tryby spawania, w tym spawanie ciągłe, punktowe i tryb rybiej łuski.
Czyszczenie laserowe
Urządzenie AKHt umożliwia czyszczenie metali z rdzy, farby i innych zanieczyszczeń. Czyszczenie laserowe jest procesem szybkim i skutecznym, który nie niszczy powierzchni metalu. Urządzenie oferuje różne tryby czyszczenia, w tym czyszczenie punktowe, czyszczenie liniowe i czyszczenie powierzchniowe.
Cięcie laserowe
Urządzenie AKHt umożliwia cięcie metali o grubości do 15 mm. Cięcie laserowe jest procesem precyzyjnym i szybkim, które zapewnia gładkie i czyste krawędzie.
Ekran dotykowy umożliwia łatwą zmianę między tymi trzema trybami.
Głowica laserowa do urządzenia AKHt 3w1 AccTek
Głowica laserowa to kluczowy element urządzenia laserowego AKHt. To właśnie w niej zachodzi proces generowania i skupiania wiązki laserowej, która następnie jest wykorzystywana do spawania, czyszczenia lub cięcia metali.
Głowica laserowa do urządzenia AKHt jest prosta w obsłudze i umożliwia szybkie i łatwe przełączanie między trybami pracy. Aby to zrobić, wystarczy użyć panelu sterowania znajdującego się na głowicy oraz wymienić soczewkę.
Tryby pracy głowicy laserowej
Głowica laserowa do urządzenia AKHt umożliwia pracę w trzech trybach:
-
- Spawanie: w tym trybie głowica generuje wiązkę laserową o dużej mocy, która topi metal i łączy go w spoinę.
- Cięcie: w tym trybie głowica generuje wiązkę laserową o dużej energii, która odparowuje metal.
- Czyszczenie: w tym trybie głowica generuje wiązkę laserową o wysokiej temperaturze, która usuwa zanieczyszczenia z powierzchni metalu.
Generatory laserowe CW - Raycus | JPT | MAX | IPG | Reci
Generatory laserowe wykorzystywane w systemach 3w1 AccTek to niezawodne i wydajne źródła światła laserowego CW, które znajdują szerokie zastosowanie w przemyśle i usługach.
Korzystamy z generatorów wiodących światowych producentów w tym Raycus, JPT, MAX, IPG oraz Reci.
Generatory w urządzeniach laserowych 3w1 odpowiadają za wytwarzanie wiązki laserowej. W maszynach Acctek serii AKHt stosuje się generatory typu diodowego. Generatory te wykorzystują diody półprzewodnikowe do wytwarzania światła laserowego.
Generatory diodowe charakteryzują się wysoką mocą i wydajnością. Pozwalają na wykorzystanie wiązki lasera do spawania, czyszczenia lub cięcia metali.
Generatory w systemach laserowych 3w1 Acctek serii AKHt dostępne są w następujących mocach:
- AKHt-1000 - 1000 W
- AKHt-1500 - 1500 W
- AKHt-2000 - 2000 W
- AKHt-3000 - 3000 W
- Urządenia są objęte rozszerzoną gwarancją producenta*.
Sterownik systemu 3w1 Au3Tech
Sterownik systemu laserowego 3w1 stanowi komputer Au3Tech. Urządzenia łatwe w obsłudze i wytrzymałe, wyposażone w sterowanie dotykowe oraz menu w języku polskim.
W bibliotece procesów można zapisać różnorodne parametry dopasowane do materiału, aby ułatwić pracę użytkownikowi.
- Kontrolery Au3Tech wykorzystują nowoczesną technologię sterowania, która zapewnia stabilną i precyzyjną pracę urządzeń laserowych.
- Kontrolery Au3Tech są dostępne w szerokim zakresie funkcji i możliwości, aby spełnić potrzeby różnych zastosowań.
- Kontrolery Au3Tech są łatwe w obsłudze i konserwacji.
Chłodnice przemysłowe (chillery) S&A
Specjalnie opracowane chłodnice przemysłowe dla urządzeń z laserem światłowodowym zapewniają stabilną i niezawodna pracę, niski wskaźnik awaryjności oraz energooszczędność.
- Wysoka wydajność: chłodziarki te mogą chłodzić lasery o dużej mocy i energii, co pozwala na bezpieczną i wydajną pracę.
- Niezawodność: chłodziarki S&A są wykonane z wysokiej jakości materiałów i są zaprojektowane tak, aby zapewniać długą żywotność.
- Bezpieczeństwo: chłodziarki te są bezpieczne w użyciu i spełniają wszystkie obowiązujące normy bezpieczeństwa.
- Łatwe w obsłudze i konserwacji
Automatyczny podajnik drutu MARS 9000
Automatyczny podajnik drutu Mars 9000 to urządzenie, które automatycznie podaje drut spawalniczy do spawarki. Jest on przeznaczony do spawania laserowego metali, w tym stali węglowej, stali nierdzewnej, aluminium i miedzi.
Podajnik Mars 9000 jest kompatybilny z następującymi spawarkami laserowymi Acctek:
- AKH-1000
- AKH-1500
- AKH-2000
- AKH-3000
Podajnik Mars 9000 charakteryzuje się następującymi zaletami:
- Automatyczne podawanie drutu - eliminuje potrzebę ręcznego podawania drutu, co zwiększa wydajność i komfort pracy.
- Dokładne podawanie drutu - zapewnia wysoką jakość spawu.
- Łatwość obsługi - podajnik jest łatwy w montażu i obsłudze.
Podajnik Mars 9000 jest niezawodnym urządzeniem, które może być wykorzystywane w szerokim zakresie zastosowań spawalniczych.
Specyfikacja techniczna
| Nazwa | AKQHt 1000 | AKQHt 1500 | AKQHt 2000 | AKQHt 3000 | |
| Typ lasera | CW - Continous laser | CW - Continous laser | CW - Continous laser | CW - Continous laser | |
| Źródło generatora | JPT | Raycus | MAX | IPG | JPT | Raycus | MAX | IPG | JPT | Raycus | MAX | IPG | JPT | Raycus | MAX | IPG | |
| Moc źródła (W) | 1000W | 1500W | 2000W | 3000W | |
| Pobór mocy (W) | 4640W | 6140W | 8540W | 11720W | |
| Napięcie ( V | Hz ) | Zasilanie 220V, 50/60Hz, 1 faza | Zasilanie 220V, 50/60Hz, 1 faza | Zasilanie 220V, 50/60Hz, 1 faza | Zasilanie 380V, 3 fazy | |
| Niestabilność mocy wyjściowej (%) | <2% | <2% | <3% | <3% | |
| Prąd wyjściowy A (max) | 21A | 28A | 32A | 38A | |
| Wilgotność otoczenia (%) | <70% | <70% | <70% | <70% | |
| Temperatura pracy (°C) | 5-40°C | 5-40°C | 5-40°C | 5-40°C | |
| Zakres częstotliwości skanowania (KHz) | do 20 kHz | do 20 kHz | do 20 kHz | do 20 kHz | |
| Zakres regulacji mocy (%) | 10-100% | 10-100% | 10-100% | 10-100% | |
| Zakres skanowania - szerokość (mm) | 10-80mm | 10-80mm | 10-80mm | 10-80mm | |
| Długość ogniskowej (mm) | 160mm | 160mm | 160mm | 160mm | |
| Długość fali lasera (nm) | 1064nm | 1064nm | 1064nm | 1064nm | |
| Długość światłowodu (m) | 10m (opcjonalnie 20m) | 10m (opcjonalnie 20m) | 10m (opcjonalnie 20m) | 10m (opcjonalnie 20m) | |
| Maksymalny rozmiar zewnętrzny szerokości głowicy czyszczącej (mm) | 80mm jednoosiowy system 40mm dwuosiowy system |
80mm jednoosiowy system 40mm dwuosiowy system |
80mm jednoosiowy system 40mm dwuosiowy system |
80mm jednoosiowy system 40mm dwuosiowy system |
|
| Rodzaj chłodzenia | Woda | Woda | Woda | Woda | |
| Parametry soczewki skupiającej (mm) Spawanie |
D20 F150 | D20 F150 | D20 F150 | D20 F150 | |
| Parametry soczewki skupiającej (mm) Czyszczenie |
D20 F600 | D20 F600 | D20 F600 | D20 F600 | |
| Parametry soczewki ochronnej | D20*3 | D20*3 | D20*3 | D20*3 | |
| Parametry Kolimatora | D20 F50 | D20 F50 | D20 F50 | D20 F50 | |
| Szacowany czas pracy źródła światłowodowego | około 100 000 roboczogodzin | około 100 000 roboczogodzin | około 100 000 roboczogodzin | około 100 000 roboczogodzin | |
| Zakres prędkości (mm/s) | 0,1-20mm/s | 0,1-20mm/s | 0,1-20mm/s | 0,1-20mm/s | |
| Grubość rdzenia światłowodu na wyjściu (um) | 30um | 30um | 30um | 30um | |
| Częstotliwość impulsu (Hz) Sweep Speed |
0,1-100Hz | 0,1-100Hz | 0,1-100Hz | 0,1-100Hz | |
| Powtarzalność spawu (mm) | +/- 0.01mm | +/- 0.01mm | +/- 0.01mm | +/- 0.01mm | |
| Spaw/Grubość materiału (mm) Width max | 1.5mm | 3.5mm | 4mm | 6mm | |
| Cięcie/Grubość materiału (mm) max | 1.5mm | 2mm | 3mm | 4mm | |
| System jednoosiowy Au3Tech (opcjonalnie dwuosiowy Qilin ) | *Au3tech HWS5000 jednoosiowy ( opcjonalnie Qilin BBWT20C dwuosiowy 6 wzorów spawania 5 wzorów czyszczenia ) |
*Au3tech HWS5000 jednoosiowy ( opcjonalnie Qilin BBWT20C dwuosiowy 6 wzorów spawania 5 wzorów czyszczenia ) |
*Au3tech HWS5000 jednoosiowy ( opcjonalnie Qilin BBWT20C dwuosiowy 6 wzorów spawania 5 wzorów czyszczenia ) |
*Au3tech HWS5000 jednoosiowy ( opcjonalnie Qilin BBWT20C dwuosiowy 6 wzorów spawania 5 wzorów czyszczenia ) |
|
| System jednoosiowy SUPER SUP | opcjonalnie Super SUP 3w1 jednoosiowy | opcjonalnie Super SUP 3w1 jednoosiowy | opcjonalnie Super SUP 3w1 jednoosiowy | opcjonalnie Super SUP 3w1 jednoosiowy | |
| Głowica | Au3Tech HW970 jednoosiowa Qilin BBWT20C dwuosiowa |
Au3Tech HW970 jednoosiowa Qilin BBWT20C dwuosiowa |
Au3Tech HW970 jednoosiowa Qilin BBWT20C dwuosiowa |
Au3Tech HW970 jednoosiowa Qilin BBWT20C dwuosiowa |
|
| Waga głowicy (kg) | 0,9kg | 0,9kg | 0,9kg | 0,9kg | |
| Wymiary urządzenia (mm) | 1240x620x1060mm | 1240x620x1060mm | 1240x620x1060mm | 1240x620x1060mm | |
| Waga urządzenia (kg) | 220kg | 240kg | 260kg | 280kg | |
| Automatyczny podajnik drutu | MARS 9000 Parametry: DC24V | 3,5A |55mm/s ( 0.8 / 1.0 / 1.2 / 1.6 ) |
MARS 9000 Parametry: DC24V | 3,5A |55mm/s ( 0.8 / 1.0 / 1.2 / 1.6 ) |
MARS 9000 Parametry: DC24V | 3,5A |55mm/s ( 0.8 / 1.0 / 1.2 / 1.6 ) |
MARS 9000 Parametry: DC24V | 3,5A |55mm/s ( 0.8 / 1.0 / 1.2 / 1.6 ) Opcjonalnie PODWÓJNY PODAJNIK *Mars5000D, DC24V | 3.5A | 0.3-6m/min *SUP Systems SUP-AMF-A: 200-240V AC| 2.5A | 15-600cm/min |
|
