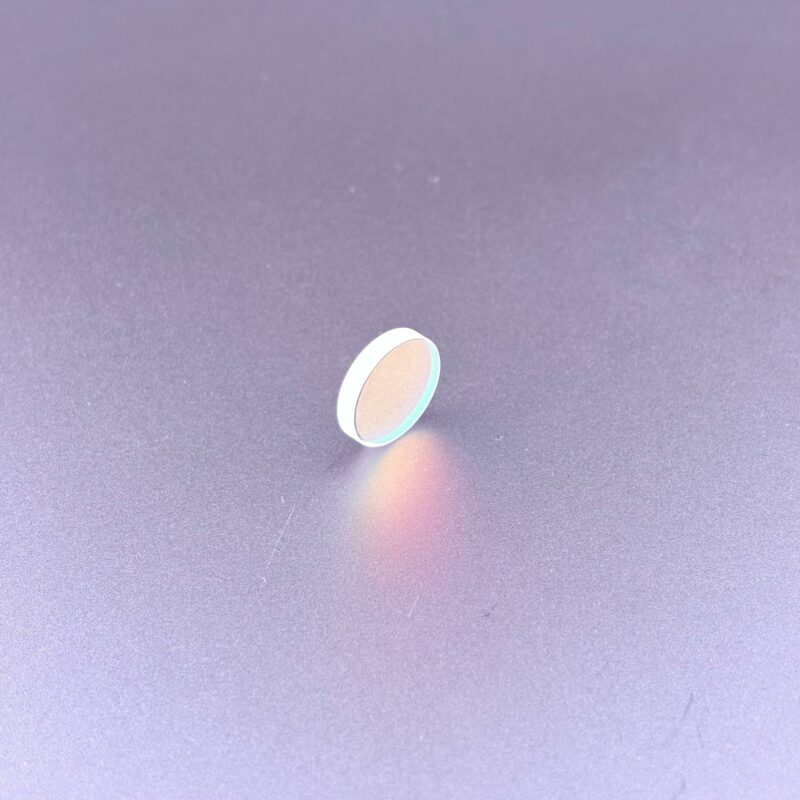

Soczewka kolimująca D16x3 mm JGS1 do laserów 3w1 / 4w1 Fiber CW

Soczewka kolimująca D16x3 mm jest elementem układu optycznego stosowanym w wielofunkcyjnych głowicach laserowych Fiber pracujących w trybie emisji ciągłej CW. Jej podstawowym zadaniem jest kolimacja wiązki laserowej, czyli przekształcenie rozbieżnego promieniowania wychodzącego ze światłowodu w wiązkę o zbliżonym do równoległego przebiegu, kierowaną następnie do kolejnych elementów optycznych głowicy.

Soczewka posiada średnicę 16 mm oraz grubość 3 mm, co umożliwia jej montaż w kompatybilnych, kompaktowych modułach kolimacyjnych. Precyzyjnie wykonana geometria oraz odpowiednio wykończone krawędzie pozwalają na prawidłowe osadzenie elementu w oprawie optycznej głowicy.

Element wykonany jest z syntetycznego szkła kwarcowego JGS1 (Fused Silica), charakteryzującego się wysoką odpornością termiczną oraz dobrymi właściwościami transmisyjnymi. Materiał ten pomaga ograniczać zniekształcenia optyczne związane z nagrzewaniem soczewki podczas pracy z laserami przemysłowymi.

Powierzchnie soczewki pokryte są obustronną powłoką antyrefleksyjną AR, dostosowaną do promieniowania laserowego o długości fali 1064 nm. Powłoka ogranicza odbicia na powierzchniach optycznych i zmniejsza straty energii podczas przechodzenia wiązki przez soczewkę.

Soczewka przeznaczona jest do kompaktowych głowic laserowych 3w1 i 4w1, wykorzystywanych podczas procesów spawania, czyszczenia oraz cięcia laserowego. Prawidłowy dobór, montaż i utrzymanie czystości elementu mają istotne znaczenie dla stabilności pracy całego układu optycznego.

Parametry techniczne:

Zastosowanie:

Soczewka D16x3 mm JGS1 przeznaczona jest przede wszystkim do kompaktowych modułów kolimacyjnych głowic laserowych 3w1 i 4w1 Fiber CW, stosowanych podczas spawania, czyszczenia oraz cięcia laserowego.

Jej zadaniem jest odpowiednie formowanie i prowadzenie wiązki laserowej przed skierowaniem jej do kolejnych elementów układu optycznego. Prawidłowo dobrana i zamontowana soczewka pomaga zachować stabilne parametry wiązki oraz powtarzalność wykonywanych procesów.

Soczewkę należy wymienić w przypadku zarysowania powierzchni optycznej, uszkodzenia powłoki antyrefleksyjnej, pęknięcia szkła albo powstania trwałych przebarwień i śladów przegrzania. Uszkodzona optyka może powodować zwiększone straty energii oraz nieprawidłową pracę głowicy laserowej.

Podczas montażu i konserwacji należy unikać bezpośredniego dotykania powierzchni optycznych. Czyszczenie soczewki powinno odbywać się przy wyłączonym i zabezpieczonym urządzeniu, z wykorzystaniem materiałów i preparatów przeznaczonych do optyki laserowej.

Nie masz pewności, czy soczewka D16x3 pasuje do Twojej głowicy laserowej?

Skontaktuj się z nami i podaj model urządzenia, typ głowicy lub oznaczenie obecnie stosowanej soczewki — pomożemy dobrać odpowiedni element optyczny.
