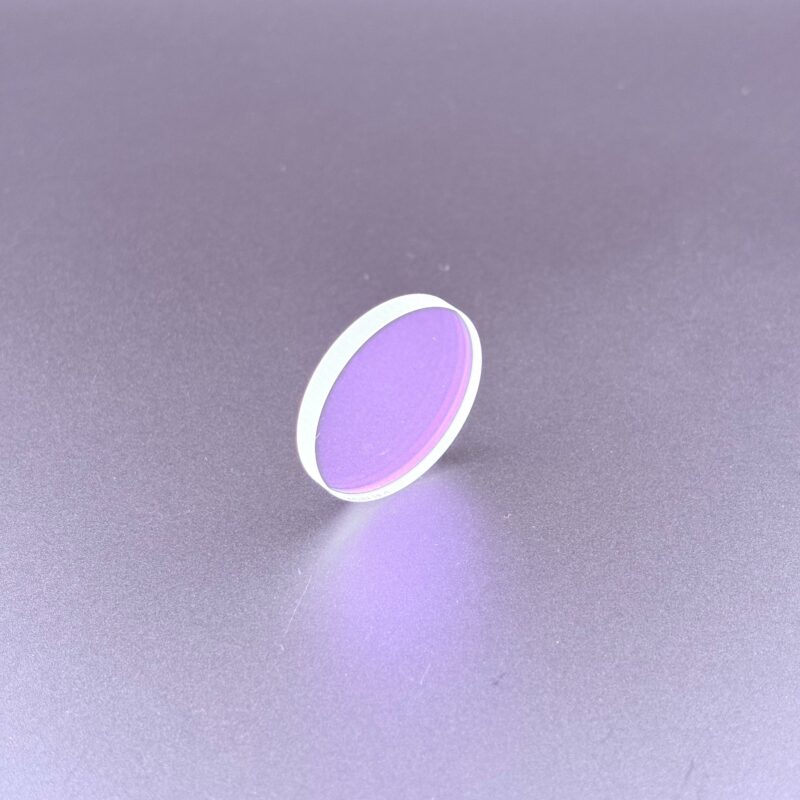

Soczewka skupiająca D30 F1000 mm JGS1 do laserów 3w1 / 4w1 Fiber CW

Soczewka skupiająca D30 F1000 mm jest elementem układu optycznego stosowanym w wielofunkcyjnych głowicach laserowych Fiber pracujących w trybie emisji ciągłej CW. Jej zadaniem jest skupianie wiązki laserowej w określonej odległości od układu optycznego, co umożliwia prowadzenie procesów technologicznych z wykorzystaniem długiej ogniskowej.

Soczewka posiada średnicę 30 mm oraz ogniskową 1000 mm, dzięki czemu znajduje zastosowanie przede wszystkim podczas laserowego oczyszczania powierzchni z większej odległości. Taka konfiguracja pozwala zwiększyć dystans pomiędzy głowicą a obrabianym materiałem, ograniczając narażenie elementów optycznych na bezpośrednie oddziaływanie pyłu i odprysków powstających podczas procesu.

Długa ogniskowa umożliwia uzyskanie większej średnicy plamki laserowej i szerszego obszaru oddziaływania wiązki, w porównaniu z krótszymi ogniskowymi przy odpowiednio dobranych parametrach układu. Rozwiązanie to sprawdza się szczególnie podczas oczyszczania większych powierzchni, gdzie istotne znaczenie ma odpowiednia szerokość ścieżki roboczej.

Element wykonany jest z syntetycznego szkła kwarcowego JGS1 (Fused Silica), charakteryzującego się dobrą odpornością termiczną oraz właściwościami optycznymi odpowiednimi do zastosowań w przemysłowych systemach laserowych. Materiał ten pomaga ograniczać zniekształcenia wiązki związane z nagrzewaniem soczewki podczas pracy.

Powierzchnie soczewki pokryte są obustronną powłoką antyrefleksyjną AR, dostosowaną do promieniowania laserowego o długości fali 1064 nm. Powłoka ogranicza odbicia na powierzchniach optycznych oraz zmniejsza straty energii podczas przechodzenia wiązki przez soczewkę.

Soczewka przeznaczona jest do montażu w kompatybilnych modułach optycznych głowic laserowych 3w1 i 4w1, wyposażonych w odpowiedni układ mocowania. Prawidłowy dobór i montaż elementu mają istotne znaczenie dla zachowania stabilnych parametrów wiązki oraz bezpiecznej pracy urządzenia.

Parametry techniczne:

Zastosowanie:

Soczewka D30 F1000 mm JGS1 przeznaczona jest przede wszystkim do głowic laserowych 3w1 i 4w1 Fiber CW wykorzystywanych podczas oczyszczania większych powierzchni metalowych oraz innych materiałów odpowiednich do obróbki laserowej.

Długa ogniskowa umożliwia prowadzenie procesu z większej odległości pomiędzy głowicą a oczyszczanym materiałem, co pomaga ograniczyć ryzyko osadzania się zanieczyszczeń na elementach optycznych. Rozwiązanie sprawdza się podczas pracy z większymi konstrukcjami stalowymi, elementami przemysłowymi oraz powierzchniami wymagającymi szerszego obszaru oddziaływania wiązki.

Soczewkę należy wymienić w przypadku zarysowania powierzchni optycznej, uszkodzenia powłoki antyrefleksyjnej, pęknięcia szkła albo powstania trwałych przebarwień i śladów przegrzania. Uszkodzona optyka może powodować zwiększone straty energii, pogorszenie jakości wiązki oraz nieprawidłową pracę głowicy.

Podczas montażu i konserwacji należy unikać bezpośredniego dotykania powierzchni optycznych. Czyszczenie soczewki powinno odbywać się przy wyłączonym i zabezpieczonym urządzeniu, z wykorzystaniem materiałów i preparatów przeznaczonych do optyki laserowej.

Nie masz pewności, czy soczewka D30 F1000 pasuje do Twojej głowicy laserowej?

Skontaktuj się z nami i podaj model urządzenia, typ głowicy lub oznaczenie obecnie stosowanej soczewki — pomożemy dobrać odpowiedni element optyczny.
