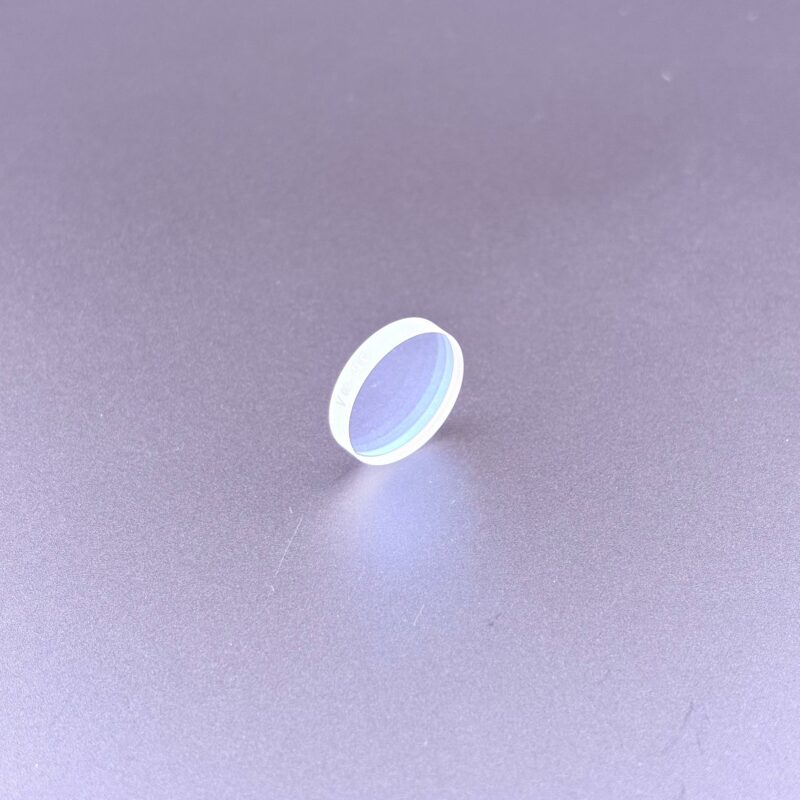

Soczewka skupiająca D20 F600 mm JGS1 do laserów 3w1 / 4w1 Fiber CW

Soczewka skupiająca D20 F600 mm jest elementem układu optycznego stosowanym w wielofunkcyjnych głowicach laserowych Fiber pracujących w trybie emisji ciągłej CW. Jej zadaniem jest skupianie wiązki laserowej w określonej odległości od układu optycznego, umożliwiające prowadzenie procesów technologicznych z wykorzystaniem wydłużonej ogniskowej.

Soczewka posiada średnicę 20 mm oraz ogniskową 600 mm, dzięki czemu znajduje zastosowanie przede wszystkim podczas laserowego oczyszczania powierzchni z większej odległości. Taka konfiguracja pozwala zwiększyć dystans pomiędzy układem optycznym a obrabianym materiałem w porównaniu z soczewkami o krótszej ogniskowej.

Wydłużona ogniskowa umożliwia uzyskanie większej średnicy plamki laserowej, w porównaniu z krótszymi ogniskowymi przy zachowaniu pozostałych parametrów układu. Rozwiązanie to może być wykorzystywane podczas oczyszczania większych powierzchni, gdzie istotne znaczenie ma odpowiedni rozkład energii oraz szerokość ścieżki roboczej.

Element wykonany jest z syntetycznego szkła kwarcowego JGS1 (Fused Silica), charakteryzującego się dobrą odpornością termiczną oraz właściwościami optycznymi odpowiednimi do zastosowań w przemysłowych systemach laserowych. Materiał ten pomaga ograniczać zniekształcenia optyczne związane z nagrzewaniem soczewki podczas pracy.

Powierzchnie soczewki pokryte są obustronną powłoką antyrefleksyjną AR, dostosowaną do promieniowania laserowego o długości fali 1064 nm. Powłoka ogranicza odbicia na powierzchniach optycznych oraz zmniejsza straty energii podczas przechodzenia wiązki przez soczewkę.

Soczewka przeznaczona jest do montażu w kompatybilnych modułach optyki skupiającej głowic laserowych 3w1 i 4w1. Prawidłowy dobór, montaż i utrzymanie czystości powierzchni optycznych mają istotne znaczenie dla stabilności pracy całego układu laserowego.

Parametry techniczne:

Zastosowanie:

Soczewka D20 F600 mm JGS1 przeznaczona jest przede wszystkim do głowic laserowych 3w1 i 4w1 Fiber CW wykorzystywanych podczas oczyszczania powierzchni metalowych, konstrukcji stalowych oraz elementów przemysłowych.

Wydłużona ogniskowa umożliwia prowadzenie procesu z większej odległości pomiędzy układem optycznym a oczyszczanym materiałem, co może ograniczać narażenie elementów głowicy na pył oraz zanieczyszczenia powstające podczas pracy. Soczewka sprawdza się w zastosowaniach wymagających odpowiedniego rozkładu energii na obrabianej powierzchni.

Soczewkę należy wymienić w przypadku zarysowania powierzchni optycznej, uszkodzenia powłoki antyrefleksyjnej, pęknięcia szkła albo powstania trwałych przebarwień i śladów przegrzania. Uszkodzona optyka może powodować zwiększone straty energii, pogorszenie jakości wiązki oraz nieprawidłową pracę głowicy laserowej.

Podczas montażu i konserwacji należy unikać bezpośredniego dotykania powierzchni optycznych. Czyszczenie soczewki powinno odbywać się przy wyłączonym i zabezpieczonym urządzeniu, z wykorzystaniem materiałów oraz preparatów przeznaczonych do optyki laserowej.

Nie masz pewności, czy soczewka D20 F600 pasuje do Twojej głowicy laserowej?

Skontaktuj się z nami i podaj model urządzenia, typ głowicy lub oznaczenie obecnie stosowanej soczewki — pomożemy dobrać odpowiedni element optyczny.
