Kształtowanie profilu wiązki roboczej

Reflektor oscylacyjny to centralny element wykonawczy toru optycznego w napędach skanujących głowic HW970. Jego funkcją jest dynamiczna zmiana wektora padania wiązki laserowej, co umożliwia precyzyjne formowanie geometrii ścieżki spawalniczej lub szerokości strefy czyszczenia. Zastosowanie wielowarstwowych powłok optycznych na powierzchni roboczej szkła optymalizuje współczynnik odbicia dla promieniowania o długości 1064 nm. Zjawisko to minimalizuje dyspersję energii w układzie oraz chroni strukturę elementu przed nadmierną absorpcją ciepła.

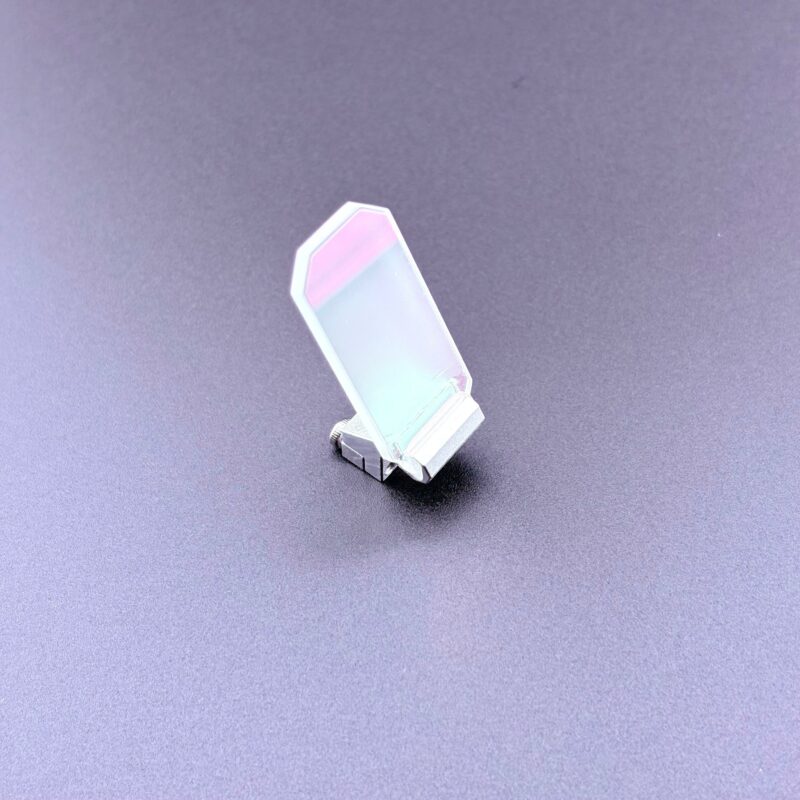

Prezentowany komponent stanowi kompletny, zintegrowany moduł serwisowy. Element optyczny został trwale osadzony w precyzyjnym bloku aluminiowym wyposażonym w dedykowany system mocowania. Taka konstrukcja gwarantuje idealne wycentrowanie lustra na wale silnika, całkowicie eliminując ryzyko błędów montażowych. Dodatkowo, masywna metalowa podstawa działa jako efektywny radiator, rozpraszając energię cieplną generowaną podczas wielozmianowej pracy źródeł laserowych o emisji ciągłej (CW).

Najważniejsze cechy techniczne:

• Maksymalna refleksyjność: Specjalistyczne powłoki napylane na lustro zapewniają najwyższą skuteczność odbicia dla systemów światłowodowych (Fiber) 1064 nm.

• Szybka procedura serwisowa: Moduł zintegrowany z aluminiową bazą znacząco redukuje czas przestoju maszyny, eliminując konieczność manualnego wklejania optyki do uchwytu napędu.

• Tolerancja wysokich obciążeń: Konstrukcja zoptymalizowana pod kątem ciągłej dyspersji ciepła, przeciwdziałająca odkształceniom termicznym powłok (thermal lensing).

• Profilowana geometria: Fazowane (ścięte) narożniki górne gwarantują pełen zakres wychyleń lustra bez ryzyka tarcia o wewnętrzne elementy obudowy, co jest kluczowe przy wysokiej dynamice pracy w ciasnej komorze głowicy HW970.

Zastosowanie:

Zamienna część serwisowa napędu galwanometrycznego. Przeznaczona do wymiany w urządzeniach wielofunkcyjnych 3w1 (spawanie, cięcie, czyszczenie) z głowicą HW970 w przypadku mechanicznego uszkodzenia, zmatowienia lub wypalenia powłoki refleksyjnej.
