Pierścień ceramiczny M11 do głowicy tnącej lasera Fiber CNC – Raytools

Pierścień ceramiczny M11 jest elementem eksploatacyjnym stosowanym w przemysłowych głowicach tnących wycinarek laserowych CNC Fiber. Jego podstawowym zadaniem jest zapewnienie izolacji elektrycznej pomiędzy dyszą a korpusem głowicy oraz umożliwienie prawidłowego działania układu pojemnościowej kontroli wysokości podczas cięcia laserowego.

Pierścień współpracuje z systemem automatycznej regulacji wysokości głowicy (THC – Torch Height Control), który na podstawie sygnału pojemnościowego kontroluje odległość pomiędzy dyszą a obrabianym materiałem. Rozwiązanie to umożliwia bieżące korygowanie położenia głowicy podczas przemieszczania się nad powierzchnią blachy.

Element wykonany jest z ceramiki technicznej o właściwościach elektroizolacyjnych i dobrej odporności na oddziaływanie wysokiej temperatury. Materiał ogranicza przewodzenie prądu pomiędzy współpracującymi częściami głowicy oraz pomaga zmniejszać przenoszenie ciepła z obszaru dyszy na pozostałe elementy mechanizmu.

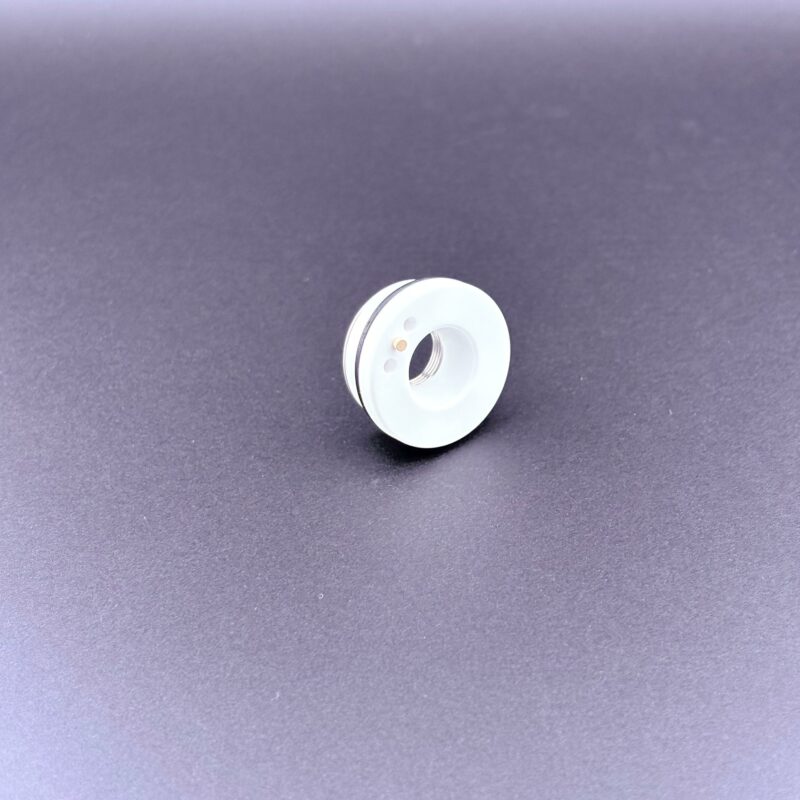

Pierścień posiada centralny gwint montażowy M11, umożliwiający zamocowanie kompatybilnej dyszy tnącej. Odpowiednio wykonana powierzchnia montażowa pomaga utrzymać właściwe położenie dyszy względem osi głowicy, co ma istotne znaczenie dla powtarzalności procesu cięcia i prawidłowego prowadzenia wiązki laserowej.

Konstrukcja została wyposażona w metalowy element kontaktowy współpracujący z obwodem pomiarowym czujnika pojemnościowego. Prawidłowe połączenie elektryczne umożliwia przekazywanie sygnału wykorzystywanego przez sterownik do regulacji wysokości dyszy względem obrabianego materiału.

Pierścień posiada również element uszczelniający umieszczony na obwodzie korpusu, który pomaga zapewnić odpowiednie dopasowanie do współpracujących części głowicy. Prawidłowy montaż i stan uszczelnienia mają znaczenie dla stabilności połączenia oraz właściwego działania całego zespołu dyszy.

Model przeznaczony jest do kompatybilnych głowic tnących CNC Fiber, w tym wybranych rozwiązań Raytools. Przed zakupem należy sprawdzić zgodność gwintu, geometrii pierścienia oraz rozmieszczenia styków z konstrukcją posiadanej głowicy.

Parametry techniczne:

Zastosowanie:

Pierścień ceramiczny M11 przeznaczony jest przede wszystkim do przemysłowych głowic tnących wycinarek laserowych CNC Fiber, wykorzystywanych podczas cięcia blach i elementów metalowych, w tym stali konstrukcyjnej, stali nierdzewnej, aluminium oraz innych materiałów odpowiednich do obróbki laserowej.

Jego podstawową funkcją jest izolacja elektryczna dyszy tnącej oraz umożliwienie prawidłowego działania układu pojemnościowej regulacji wysokości głowicy. Sprawny pierścień pomaga utrzymać właściwy dystans pomiędzy dyszą a materiałem, wspierając stabilność procesu i ograniczając ryzyko przypadkowego kontaktu głowicy z obrabianą powierzchnią.

Pierścień należy wymienić w przypadku pęknięcia lub wyszczerbienia ceramiki, uszkodzenia gwintu, zużycia styku elektrycznego, deformacji elementów mocujących albo uszkodzenia uszczelnienia. Niesprawny element może powodować zakłócenia odczytu pojemnościowego, nieprawidłową regulację wysokości oraz problemy z utrzymaniem odpowiedniej odległości dyszy od materiału.

Podczas montażu należy unikać nadmiernego dokręcania elementów gwintowanych, ponieważ ceramika jest materiałem kruchym i może ulec uszkodzeniu pod wpływem zbyt dużego nacisku. Wymiana powinna odbywać się przy wyłączonym i zabezpieczonym urządzeniu, zgodnie z procedurą serwisową producenta. Po zamontowaniu należy sprawdzić prawidłowość mocowania dyszy oraz działanie układu pomiaru wysokości.

Nie masz pewności, czy pierścień ceramiczny M11 pasuje do Twojej głowicy tnącej CNC?

Skontaktuj się z nami i podaj model wycinarki laserowej, typ głowicy Raytools lub prześlij zdjęcie obecnie stosowanego pierścienia ceramicznego — pomożemy dobrać odpowiedni element.
