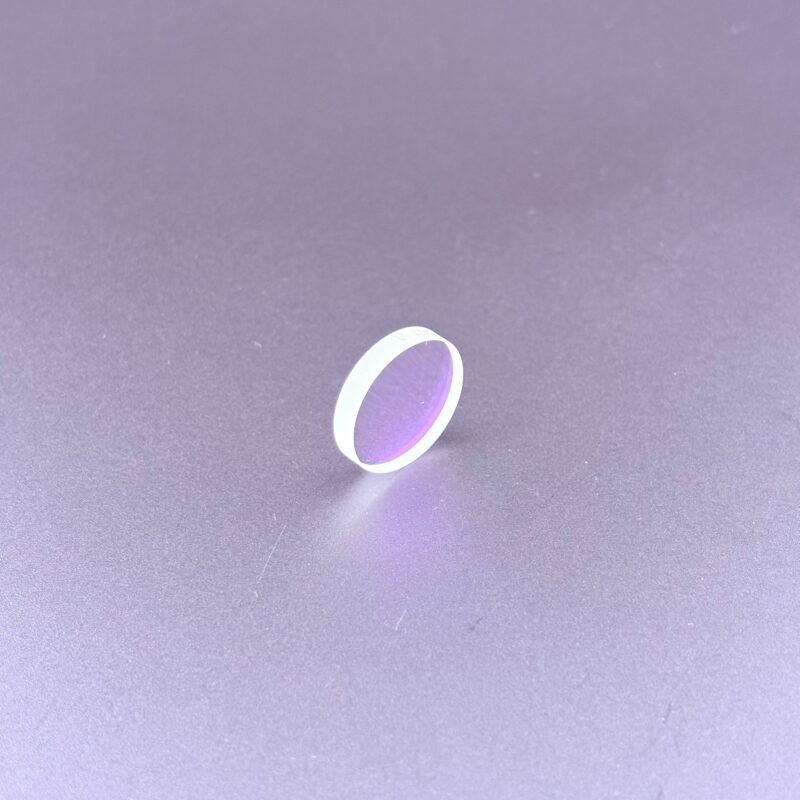

Soczewka skupiająca D20 F150 mm JGS1 do laserów 3w1 / 4w1 Fiber CW

Soczewka skupiająca D20 F150 mm jest elementem układu optycznego stosowanym w wielofunkcyjnych głowicach laserowych Fiber pracujących w trybie emisji ciągłej CW. Jej zadaniem jest skupianie wiązki laserowej w określonym punkcie, umożliwiające uzyskanie wysokiej koncentracji energii niezbędnej podczas procesów spawania i cięcia laserowego.

Soczewka posiada średnicę 20 mm oraz ogniskową 150 mm, dzięki czemu znajduje zastosowanie przede wszystkim podczas precyzyjnego spawania oraz cięcia elementów metalowych. Krótka ogniskowa umożliwia uzyskanie niewielkiej średnicy plamki laserowej i wysokiej gęstości mocy, przy odpowiednio dobranych parametrach układu optycznego.

W porównaniu z soczewkami o dłuższych ogniskowych model F150 pozwala na silniejsze skupienie wiązki laserowej, co jest szczególnie istotne podczas wykonywania wąskich spoin oraz procesów wymagających skoncentrowanego oddziaływania energii na obrabiany materiał.

Element wykonany jest z syntetycznego szkła kwarcowego JGS1 (Fused Silica), charakteryzującego się dobrą odpornością termiczną oraz właściwościami optycznymi odpowiednimi do zastosowań w przemysłowych systemach laserowych. Materiał ten pomaga ograniczać zniekształcenia optyczne związane z nagrzewaniem soczewki podczas pracy z laserami o dużej mocy.

Powierzchnie soczewki pokryte są obustronną powłoką antyrefleksyjną AR, dostosowaną do promieniowania laserowego o długości fali 1064 nm. Powłoka ogranicza odbicia na powierzchniach optycznych oraz zmniejsza straty energii podczas przechodzenia wiązki przez soczewkę.

Soczewka przeznaczona jest do montażu w kompatybilnych modułach optyki skupiającej głowic laserowych 3w1 i 4w1. Prawidłowy dobór, montaż i utrzymanie czystości powierzchni optycznych mają istotne znaczenie dla stabilności pracy urządzenia oraz jakości wykonywanych procesów.

Parametry techniczne:

Zastosowanie:

Soczewka D20 F150 mm JGS1 przeznaczona jest przede wszystkim do głowic laserowych 3w1 i 4w1 Fiber CW wykorzystywanych podczas spawania oraz cięcia elementów metalowych, w tym stali konstrukcyjnej, stali nierdzewnej i innych materiałów odpowiednich do obróbki laserowej.

Krótka ogniskowa umożliwia skupienie energii laserowej na niewielkiej powierzchni, co sprzyja wykonywaniu precyzyjnych spoin, łączeniu elementów metalowych oraz prowadzeniu procesów cięcia wymagających wysokiej koncentracji energii. Właściwy dobór soczewki wpływa na wielkość plamki, położenie ogniska oraz parametry procesu technologicznego.

Soczewkę należy wymienić w przypadku zarysowania powierzchni optycznej, uszkodzenia powłoki antyrefleksyjnej, pęknięcia szkła albo powstania trwałych przebarwień i śladów przegrzania. Uszkodzona optyka może powodować zwiększone straty energii, pogorszenie jakości wiązki oraz nieprawidłową pracę głowicy laserowej.

Podczas montażu i konserwacji należy unikać bezpośredniego dotykania powierzchni optycznych. Czyszczenie soczewki powinno odbywać się przy wyłączonym i zabezpieczonym urządzeniu, z wykorzystaniem materiałów oraz preparatów przeznaczonych do optyki laserowej.

Nie masz pewności, czy soczewka D20 F150 pasuje do Twojej głowicy laserowej?

Skontaktuj się z nami i podaj model urządzenia, typ głowicy lub oznaczenie obecnie stosowanej soczewki — pomożemy dobrać odpowiedni element optyczny.
