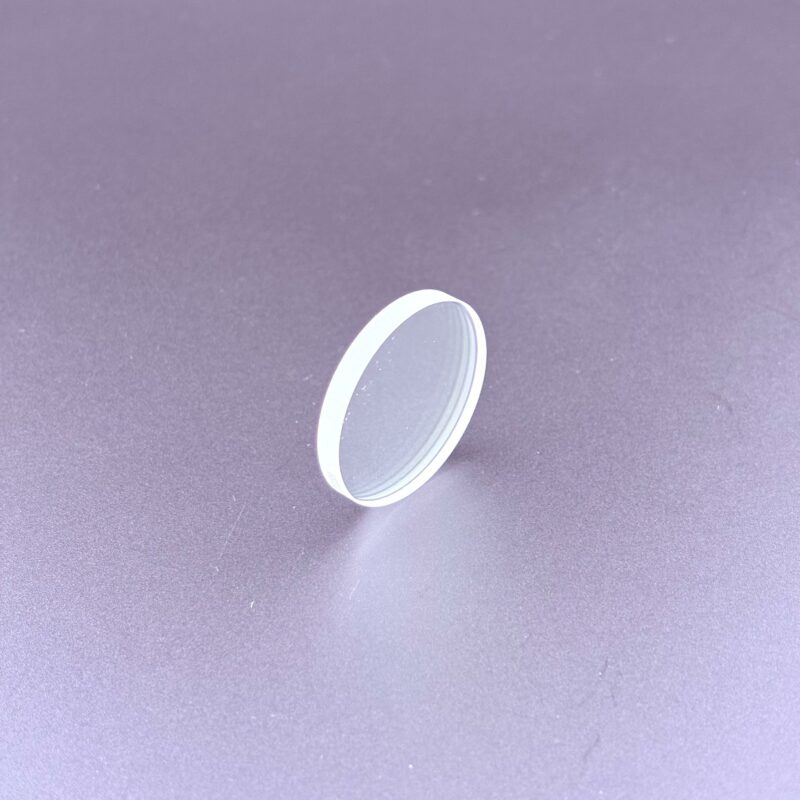

Soczewka skupiająca D30 F600 mm JGS1 do laserów 3w1 / 4w1 Fiber CW

Soczewka skupiająca D30 F600 mm jest elementem układu optycznego stosowanym w wielofunkcyjnych głowicach laserowych Fiber pracujących w trybie emisji ciągłej CW. Jej zadaniem jest skupianie wiązki laserowej w określonej odległości od układu optycznego, umożliwiające prowadzenie procesów technologicznych z wykorzystaniem wydłużonej ogniskowej.

Soczewka posiada średnicę 30 mm oraz ogniskową 600 mm, dzięki czemu znajduje zastosowanie przede wszystkim podczas laserowego oczyszczania powierzchni metalowych, konstrukcji stalowych oraz elementów przemysłowych. Wydłużona ogniskowa umożliwia pracę z większej odległości w porównaniu z soczewkami o krótszej ogniskowej, przy odpowiedniej konfiguracji głowicy.

Zastosowanie ogniskowej F600 pozwala na uzyskanie większej średnicy plamki laserowej i szerszego obszaru oddziaływania wiązki w porównaniu z krótszymi ogniskowymi przy zachowaniu pozostałych parametrów układu optycznego. Rozwiązanie to sprawdza się podczas oczyszczania większych powierzchni, gdzie istotne znaczenie ma równomierny rozkład energii oraz odpowiednio dobrana szerokość ścieżki roboczej.

Element wykonany jest z syntetycznego szkła kwarcowego JGS1 (Fused Silica), charakteryzującego się wysoką odpornością termiczną oraz dobrymi właściwościami optycznymi. Materiał ten pomaga ograniczać zniekształcenia wiązki związane z nagrzewaniem soczewki podczas pracy z laserami przemysłowymi o dużej mocy.

Powierzchnie soczewki pokryte są obustronną powłoką antyrefleksyjną AR, dostosowaną do promieniowania laserowego o długości fali 1064 nm. Powłoka ogranicza odbicia na powierzchniach optycznych oraz zmniejsza straty energii podczas przechodzenia wiązki przez soczewkę.

Soczewka przeznaczona jest do montażu w kompatybilnych modułach optyki skupiającej głowic laserowych 3w1 i 4w1. Prawidłowy dobór, montaż oraz utrzymanie czystości powierzchni optycznych mają istotne znaczenie dla stabilnej pracy głowicy i powtarzalności wykonywanych procesów.

Parametry techniczne:

Zastosowanie:

Soczewka D30 F600 mm JGS1 przeznaczona jest przede wszystkim do głowic laserowych 3w1 i 4w1 Fiber CW wykorzystywanych podczas oczyszczania większych powierzchni metalowych, konstrukcji stalowych oraz elementów przemysłowych.

Wydłużona ogniskowa umożliwia zwiększenie odległości pomiędzy układem optycznym a obrabianą powierzchnią, co może ograniczać narażenie elementów głowicy na pył, odpryski i zanieczyszczenia powstające podczas pracy. Odpowiedni dobór parametrów wiązki pozwala dostosować proces do rodzaju materiału oraz usuwanej warstwy.

Soczewkę należy wymienić w przypadku zarysowania powierzchni optycznej, uszkodzenia powłoki antyrefleksyjnej, pęknięcia szkła albo powstania trwałych przebarwień i śladów przegrzania. Uszkodzona optyka może powodować zwiększone straty energii, pogorszenie jakości wiązki oraz nieprawidłową pracę głowicy laserowej.

Podczas montażu i konserwacji należy unikać bezpośredniego dotykania powierzchni optycznych. Czyszczenie soczewki powinno odbywać się przy wyłączonym i zabezpieczonym urządzeniu, z wykorzystaniem materiałów oraz preparatów przeznaczonych do optyki laserowej.
